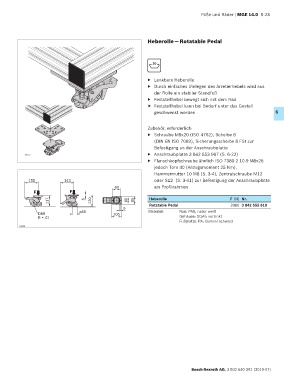

Füße und Räder | MGE 14.0 6-23

Heberolle — Rotatable Pedal

10

▶ Lenkbare Heberolle
▶ Durch einfaches Umlegen des Arretierhebels wird aus
der Rolle ein stabiler Standfuß
▶ Feststellhebel bewegt sich mit dem Rad
f Feststellhebel kann bei Bedarf unter das Gestell
geschwenkt werden 6

Zubehör, erforderlich:
▶ Schraube M8x20 (ISO 4762), Scheibe 8
(DIN EN ISO 7089), Sicherungsscheibe 8 FSt zur
Befestigung an der Anschraubplatte
▶ Anschraubplatte 3 842 553 967 (S. 6-22)
34257
▶ Flanschkopfschraube ähnlich ISO 7380-2 10.9 M8x25
jedoch Torx 40 (Anzugsmoment 25 Nm),
Hammermutter 10 M8 (S. 3-4), Zentralschraube M12
155 143 oder S12 (S. 3-41) zur Befestigung der Anschraubplatte
80 am Profilrahmen
F F

117 6 120 60 85 Heberolle F (N) Nr.
9 Rotatable Pedal 2000 3 842 555 610
D80 ø50 105 Material: Rad: PA6, natur weiß
B = 41 Gehäuse: Stahl; verzinkt
Fußplatte: PA; Gummi schwarz
34232

Bosch Rexroth AG, 3 842 540 391 (2019-07)
