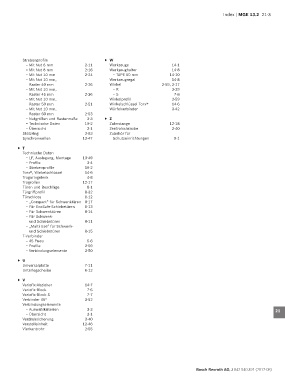

Index | MGE 13.2 21-3

1

2
Strebenprofile ▶ W
– Mit Nut 6 mm 2-11 Werkzeuge 14-1
– Mit Nut 8 mm 2-16 Werkzeughalter 14-8 3
– Mit Nut 10 mm 2-24 – TAPE 50 mm 14-10
– Mit Nut 10 mm, Werkzeugregal 14-8
Raster 40 mm 2-26 Winkel 2-69, 3-17 4
– Mit Nut 10 mm, – R 3-29
Raster 45 mm 2-36 – S 7-8
– Mit Nut 10 mm, Winkelprofil 2-59 5
Raster 50 mm 2-51 Winkelschlüssel Torx® 14-6
– Mit Nut 10 mm, Würfelverbinder 3-42 6
Raster 60 mm 2-53
– Nutgrößen und Rastermaße 2-3 ▶ Z
– Technische Daten 19-2 Zahnstange 12-18 7
– Übersicht 2-1 Zentralschraube 3-40
Stützring 2-83 Zubehör für
Synchronwellen 13-47 Schutzeinrichtungen 9-1 8

▶ T 9
Technische Daten
– LF, Auslegung, Montage 13-49
– Profile 2-4 10
– Strebenprofile 19-2
Torx®, Winkelschlüssel 14-6
Tragarmgelenk 4-8 11
Tragrollen 12-17
Türen und Beschläge 8-1
Türgriffprofil 8-32 12
Türschloss 8-12
– „Compact“ für Schwenktüren 8-17 13
– Für EcoSafe-Schiebetüren 8-13
– Für Schwenktüren 8-14
– Für Schwenk- 14
und Schiebetüren 8-11
– „Multi Use“ für Schwenk-
und Schiebetüren 8-15 15
T-Verbinder
– 45 Pneu 5-6
– Profile 2-69 16
– Verbindungselemente 3-50
17
▶ U
Universalplatte 7-11
Unterlegscheibe 6-12 18
▶ V
Variofix-Abzieher 14-7 19
Variofix-Block 7-6
Variofix-Block S 7-7 20
Verbinder 45° 3-52
Verbindungselemente
– Auswahlkriterien 3-3 21
– Übersicht 3-1
Verdrehsicherung 3-40
Verstelleinheit 12-46
Vierkantrohr 2-55

Bosch Rexroth AG, 3 842 540 391 (2017-08)
