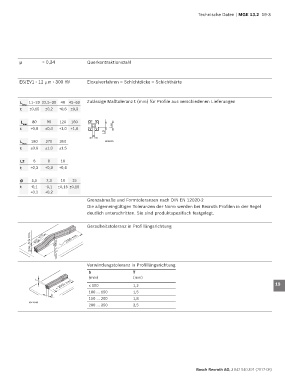

Technische Daten | MGE 13.2 19-3

1

2
µ = 0,34 Querkontraktionszahl

3
E6/EV1 - 12 µm - 300 HV Eloxalverfahren – Schichtdicke – Schichthärte 4

5
L 11–20 22,5–30 40 45–60 Zulässige Maßtoleranz t (mm) für Profile aus verschiedenen Lieferungen
max
t ±0,15 ±0,2 +0,6 ±0,3 6

L 80 90 120 160
max 7
t +0,8 ±0,4 +1,0 +1,6 Lmax
L2
ø 8
L max 180 270 360 00109370
t ±0,6 ±1,0 ±1,5 9

L2 6 8 10 10
t +0,3 +0,3 +0,4
11
Ø 5,5 7,3 10 15
t -0,1 -0,1 ±0,15 ±0,15
+0,2 +0,2 12
Grenzabmaße und Formtoleranzen nach DIN EN 12020-2
Die allgemeingültigen Toleranzen der Norm werden bei Rexroth Profilen in der Regel 13
deutlich unterschritten. Sie sind produktspezifisch festgelegt.
14
Geradheitstoleranz in Profillängsrichtung
15
max. 0,3 mm 300 mm max. 1,5 mm L = 2000 mm 16

17
Verwindungstoleranz in Profillängsrichtung
b T 18
(mm) (mm)
T
L = 2000 mm ≤ 100 1,2 19
b 100 … 150 1,5
150 … 200 1,8 20
00126465
200 … 350 2,5
21
