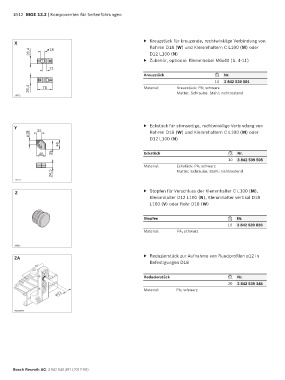

16-12 MGE 13.2 | Komponenten für Seitenführungen

X f Kreuzstück für kreuzende, rechtwinklige Verbindung von
Rohren D18 (W) und Klemmhaltern C L100 (M) oder
26,4 ø18 D12 L100 (N)
f Zubehör, optional: Klemmhebel M6x40 (S. 4-11)
21
Kreuzstück Nr.
10 3 842 539 501
26,4 76 Material: Kreuzstück: PA; schwarz
19772 Mutter, Schraube: Stahl; nichtrostend

Y 25 f Eckstück für stirnseitige, rechtwinklige Verbindung von
ø18 Rohren D18 (W) und Klemmhaltern C L100 (M) oder
D12 L100 (N)
46

46 25 Eckstück Nr.
10 3 842 539 505
Material: Eckstück: PA; schwarz
24,5 Mutter, Schraube: Stahl; nichtrostend

19773

Z f Stopfen für Verschluss der Klemmhalter C L100 (M),
Klemmhalter D12 L100 (N), Klemmhalter vertikal D18
L160 (V) oder Rohr D18 (W)

Stopfen Nr.
10 3 842 539 826
Material: PA; schwarz

20812
ZA f Reduzierstück zur Aufnahme von Rundprofilen ø12 in
Befestigungen D18

Reduzierstück Nr.
20 3 842 539 344
Material: PA; schwarz
ø12

00130764

Bosch Rexroth AG, 3 842 540 391 (2017-08)
