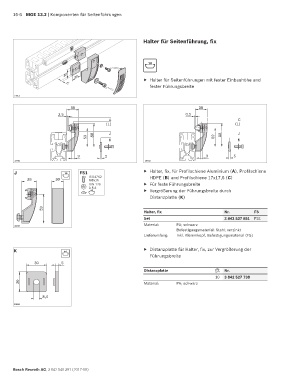

16-6 MGE 13.2 | Komponenten für Seitenführungen

Halter für Seitenführung, fix

10

30 30
f Halter für Seitenführungen mit fester Einbauhöhe und
5
fester Führungsbreite
19953
38 38
3,5 0,5
A C
(L) (L)
J 88 J
59 88 K 59 K

9 5 9 5
19781 19782
J 10 FS1 f Halter, fix, für Profilschiene Aluminium (A), Profilschiene
38 30 ISO4762 HDPE (B) und Profilschiene 17x17,5 (C)
M8x16
DIN 125 f Für feste Führungsbreite
A 8,4
10 f Vergrößerung der Führungsbreite durch
Distanzplatte (K)

59
Halter, fix Nr. FS
Set 3 842 527 851 FS1
Material: PA; schwarz
20807
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Klemmkopf, Befestigungsmaterial (FS)

K 10 f Distanzplatte für Halter, fix, zur Vergrößerung der
Führungsbreite
30 5
Distanzplatte Nr.
10 3 842 527 738
30 Material: PA; schwarz

8,4
20808
