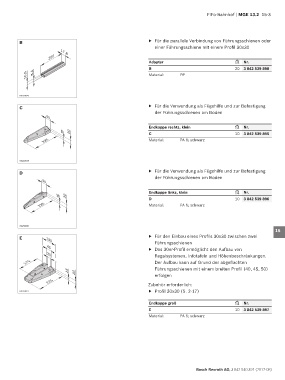

Page 409 - MGE 13.2

FiFo-Bahnhof | MGE 13.2 15-3

B f Für die parallele Verbindung von Führungsschienen oder 1
einer Führungsschiene mit einem Profil 30x30
250 17,8 2
Adapter Nr.
B 20 3 842 539 898 3
10,6 8,4 Material: PP
4

5
00130020
C f Für die Verwendung als Fügehilfe und zur Befestigung 6
der Führungsschienen am Boden
50
7
Endkappe rechts, klein Nr.
15 30 C 10 3 842 539 895
225 Material: PA 6; schwarz 8
9

00130025
10
D f Für die Verwendung als Fügehilfe und zur Befestigung
der Führungsschienen am Boden 11
50

Endkappe links, klein Nr. 12
15 30 D 10 3 842 539 896
225 Material: PA 6; schwarz 13

14

00130026
15
E 130 f Für den Einbau eines Profils 30x30 zwischen zwei
Führungsschienen 16
45
f Das 30er-Profil ermöglicht den Aufbau von
Regalsystemen, Infotafeln und Höhenbeschränkungen. 17
30
175 Der Aufbau kann auf Grund der abgeflachten
15 30 Führungsschienen mit einem breiten Profil (40, 45, 50) 18
erfolgen
225 Zubehör erforderlich: 19

00130021 f Profil 30x30 (S. 2-17)
20
Endkappe groß Nr.
E 10 3 842 539 897 21
Material: PA 6; schwarz

Bosch Rexroth AG, 3 842 540 391 (2017-08)
