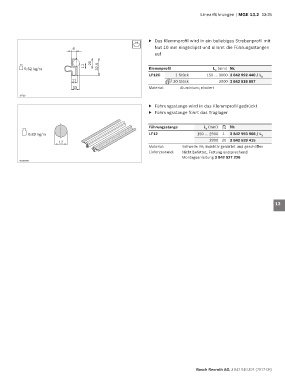

Page 363 - MGE 13.2
P. 363
Linearführungen | MGE 13.2 13-25
f Das Klemmprofil wird in ein beliebiges Strebenprofil mit
10 1
9 Nut 10 mm eingeclipst und nimmt die Führungsstangen
auf 2
20
11 32,5
0,52 kg/m Klemmprofil L (mm) Nr. 3
2
LF12C 1 Stück 150 … 3000 3 842 992 440 / L 2
11 20 Stück 3000 3 842 518 897 4
15 Material: Aluminium; eloxiert
5
19718
f Führungsstange wird in das Klemmprofil gedrückt
f Führungsstange führt das Traglager 6
7
Führungsstange L (mm) Nr.
2
0,89 kg/m LF12 150 … 2900 1 3 842 993 968 / L 2 8
2900 20 3 842 539 415
12
Material: Vollwelle VA; induktiv gehärtet und geschliffen
Lieferzustand: Nicht befettet, Fettung entsprechend 9
Montageanleitung 3 842 527 226
00109900
10
11
12
13
14
15
16
17
18
19
20
21
Bosch Rexroth AG, 3 842 540 391 (2017-08)
