Schutzeinrichtungen | MGE 13.2 10-19

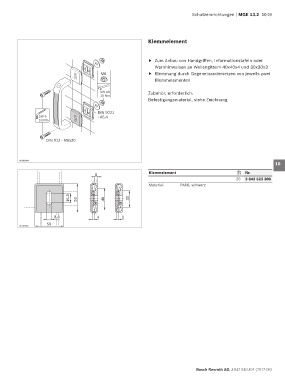

Klemmelement 1
2
f Zum Anbau von Handgriffen, Informationstafeln oder
Warnhinweisen an Wellengittern 40x40x4 und 30x30x3 3
M6 f Klemmung durch Gegeneinandersetzen von jeweils zwei
Klemmelementen
4
SW 10 Zubehör, erforderlich:
10 Nm 5
Befestigungsmaterial, siehe Zeichnung
6
DIN 9021
SW 6 - A6,4
10 Nm
7
8
DIN 912 - M6x30
9
00109664
10
Klemmelement Nr.
6 11
20 3 842 523 308
Material: PA66; schwarz
12
16,5 53 40 30
13
8,5 4 3 14
53
00109663
15
16
17
18
19
20
21
