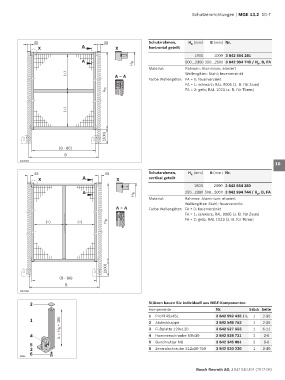

Page 267 - MGE 13.2

Schutzeinrichtungen | MGE 13.2 10-7

45 45 Schutzrahmen, H (mm) B (mm) Nr. 1
R
X A X horizontal geteilt
1800 1000 3 842 554 281 2
A 500…2300 250…2500 3 842 994 745 / H , B, FA
H R R
Material: Rahmen: Aluminium; eloxiert 3
(=) A – A Wellengitter: Stahl; feuerverzinkt
Farbe Wellengitter: FA = 0: feuerverzinkt
FA = 1: schwarz; RAL 9005 (z. B. für Zaun) 4
H R FA = 2: gelb; RAL 1023 (z. B. für Türen)
5

(=) 6

7

(200) 8

(B - 80) 9
B
00109642
10

45 45 Schutzrahmen, H (mm) B (mm) Nr.
R
X A X vertikal geteilt 11
1800 2000 3 842 554 280
A 250…2300 500…3000 3 842 994 744 / H , B, FA 12
R
H R
Material: Rahmen: Aluminium; eloxiert
Wellengitter: Stahl; feuerverzinkt 13
A – A Farbe Wellengitter: FA = 0: feuerverzinkt
FA = 1: schwarz; RAL 9005 (z. B. für Zaun)
FA = 2: gelb; RAL 1023 (z. B. für Türen) 14
(=) (=) H R
15

16

17

(200) 18

(B - 80)
B 19
00109641
20
2 Stützen bauen Sie individuell aus MGE-Komponenten
Komponente Nr. Stück Seite 21
1 Profil 45x45L 3 842 992 425 / L 1 2-36
L = H R + 190 3 Fußplatte 120x120 3 842 527 553 1 6-11
1 2 Abdeckkappe 3 842 548 753 1 2-36

4 4 Hammerschraube M8x30 3 842 528 721 2 3-6
5 Bundmutter M8 3 842 345 081 2 3-6
5
3 6 Zentralschraube S12x30-T50 3 842 530 236 1 3-40
6
19656

Bosch Rexroth AG, 3 842 540 391 (2017-08)
