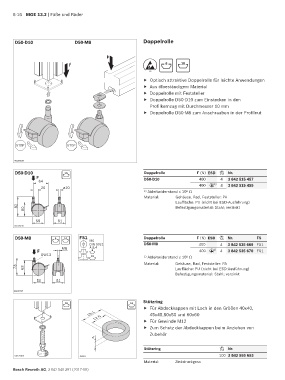

Page 196 - MGE 13.2

6-16 MGE 13.2 | Füße und Räder

D50-D10 D50-M8 Doppelrolle

F
F 8 10
ESD
f Optisch attraktive Doppelrolle für leichte Anwendungen
f Aus ölbeständigem Material
f Doppelrolle mit Feststeller
f Doppelrolle D50-D10 zum Einstecken in den
Profilkernzug mit Durchmesser 10 mm
f Doppelrolle D50-M8 zum Anschrauben in der Profilnut

STOP STOP

00109728
D50-D10 10 Doppelrolle F (N) ESD Nr.
F D50-D10 400 4 3 842 515 457
64 1)
20 ø10 400 ESD 4 3 842 515 459
6
1) Ableitwiderstand ≤ 10 Ω
Material: Gehäuse, Rad, Feststeller: PA
Lauffläche: PU (nicht bei ESD-Ausführung)
82 Befestigungsmaterial: Stahl; verzinkt
60

50 51
00109726
D50-M8 8 10 FS1 Doppelrolle F (N) ESD Nr. FS
M6
DIN 9021 D50-M8 400 4 3 842 535 669 FS1
M8 A 8,4 1)
F 8 400 ESD 4 3 842 535 670 FS1
SW12 10 1) Ableitwiderstand ≤ 10 Ω
6
Material: Gehäuse, Rad, Feststeller: PA
73 63 Lauffläche: PU (nicht bei ESD-Ausführung)
Befestigungsmaterial: Stahl; verzinkt
50 51

00109727
Stützring
10 10
f Für Abdeckkappen mit Loch in den Größen 40x40,
18,1 45x45,50x50 und 60x60
12,6
f Für Gewinde M12
f Zum Schutz der Abdeckkappen beim Anziehen von
Zubehör
4
Stützring Nr.
00125989 21454 100 3 842 555 653
Material: Zinkdruckguss
Bosch Rexroth AG, 3 842 540 391 (2017-08)
