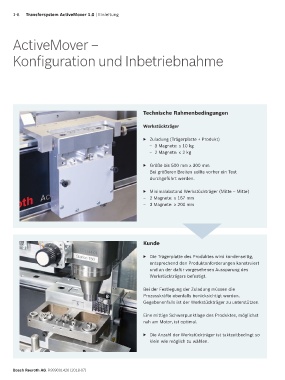

1-8 Transfersystem ActiveMover 1.0 | Einleitung

ActiveMover –

Konfiguration und Inbetriebnahme

Technische Rahmenbedingungen

Werkstückträger

▶ Zuladung (Trägerplatte + Produkt)
– 3 Magnete: ≤ 10 kg
– 2 Magnete: ≤ 2 kg

▶ Größe bis 500 mm x 300 mm
Bei größeren Breiten sollte vorher ein Test
durchgeführt werden.

▶ Minimalabstand Werkstückträger (Mitte – Mitte)
– 2 Magnete: ≥ 167 mm
– 3 Magnete: ≥ 200 mm

Kunde

▶ Die Trägerplatte des Produktes wird kundenseitig,
entsprechend den Produktanforderungen konstruiert
und an der dafür vorgesehenen Aussparung des
Werkstückträgers befestigt.

Bei der Festlegung der Zuladung müssen die
Prozesskräfte ebenfalls berücksichtigt werden.
Gegebenenfalls ist der Werkstückträger zu unterstützen.

Eine mittige Schwerpunktlage des Produktes, möglichst
nah am Motor, ist optimal.

▶ Die Anzahl der Werkstückträger ist taktzeitbedingt so
klein wie möglich zu wählen.

Bosch Rexroth AG, R999001426 (2018-07)
