32 ActiveAssist 1.0 | Technische Daten

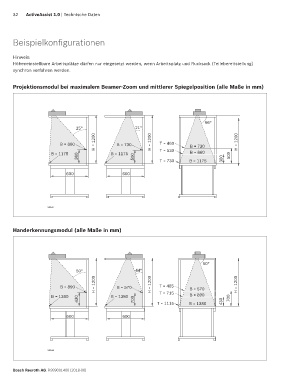

Beispielkonfigurationen
Hinweis:
Höheneinstellbare Arbeitsplätze dürfen nur eingesetzt werden, wenn Arbeitsplatz und Rucksack (Teilebereitstellung)
synchron verfahren werden.
Projektionsmodul bei maximalem Beamer-Zoom und mittlerer Spiegelposition (alle Maße in mm)
66°
25° 21°
H = 1200 H = 1200 T = 460 H = 1200
B = 860 B = 730 B = 730
B = 1175 B = 1175 T = 530 B = 860
360 500 T = 730 B = 1175 360 500
600 600
35342
Handerkennungsmodul (alle Maße in mm)
60°
50° 44°
H = 1200 H = 1200 H = 1200
B = 890 B = 570 T = 465 B = 570
B = 1380 B = 1380 T = 715 B = 890
430 700 T = 1115 B = 1380 430 700
600 600
35344
